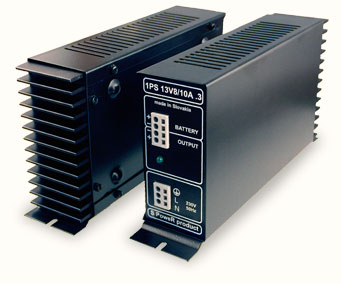

Napájací zdroj 1PS13V8/10A

    Napájací zdroj 1PS13V8/10A
    Napájací zdroj 1PS13V8/10A
    Ohodnotiť produkt

        Zdroje sú určené k všeobecnému použitiu na napájanie rádiostaníc a elektronických zariadení jednosmerným napätím v krytých priestoroch bez nebezpečenstva výbuchu.Zdroje v prevedení .xP je možné zapájať paralelne a tým dosiahnúť vyšší výstupný prúd. Ak odberateľ požaduje vyššie výstupné napäti... celý popis
    203,94 €
    / ks
    165,80 €
    bez DPH
    Kompletné špecifikácie


    Zdroje sú určené k všeobecnému použitiu na napájanie rádiostaníc a elektronických zariadení jednosmerným napätím v krytých priestoroch bez nebezpečenstva výbuchu.Zdroje v prevedení .xP je možné zapájať paralelne a tým dosiahnúť vyšší výstupný prúd. Ak odberateľ požaduje vyššie výstupné napätie, zdroje v prevedení .xD je možné zapájať do série. Výstupné napätie môže byť z rozsahu 5 V až 48 V.



    Menovité výstupné napätia a príslušné maximálne výstupné prúdy sú uvedené v tabuľke. Zdroj je chránený proti skratu na výstupe. Pripojenie siete je realizované FLEXO šnúrou alebo pomocou WAGO konektora. Zdroj je možné dodať s výstupným konektorom FAST ON alebo WAGO.


    Technické údaje



    Vstupné napätie195 - 255 V AC

    Vstupné napätie DC

    		290 - 357 V DC
    Pracovná teplota0 až +40 °C
    prevedenie .xT: -20 až +40 °C
    Relatívna pracovná vlhkosť okoliamax. 75 %
    Účinnosť (typická)83%
    Ochrana proti skratu na výstupetrvalá
    Odolnosť voči prierazu3000 V AC
    Bezpečnostná triedaI
    Rozmery237 × 55 × 120 mm
    Hmotnosťdo 1400 g
    Elektrická bezpečnosťEN 60950-1:2003, EN 60335-2-29,
    EN 60335-1+A11
    EMCEN 55022-B, EN 61000-3-2:2002,
    EN 61000-3-3:2000+A1:2003,
    EN 61000-4-2, EN 61000-4-3,
    EN 61000-4-4, EN 61000-4-5,
    EN 61000-4-6, EN 61000-4-8,
    EN 61000-4-11,
    EN 61000-6-1:2003,
    EN 61000-6-3:2001




    Výstupné napätie13,8  V

    Výstupný prúd

    		10 A
    Stabilita1%
    Zvlnenie<60 mV

    Šum

    		<150 mV šš



    Pridané funkcie na zdroji (označenie .x):

    .2Vstup - WAGO
    Výstup - WAGO
    .3Vstup - WAGO
    Výstup - WAGO

    Odpojovač akumulátora
    .4Vstup - FLEXO kábel
    Výstup - FAST ON
    .5Vstup - FLEXO kábel
    Výstup - WAGO
    .6Vstup - FLEXO kábel
    Výstup - WAGO

    Odpojovač akumulátora
    .7Vstup - FLEXO kábel
    Výstup - zdierky





    Doplnkové prevedenia a funkcie:



    Niektoré základné prevedenia označené prvým znakom za bodkou je možné rozšíriť o ďalšie funkcie a prevedenia. Tieto sú určené druhým znakom za bodkou. Doplnkové prevedenia je potrebné konzultovať s výrobcom.



      .x2 – signalizácia výpadku siete (kontakt relé)
      .x8 – vstupné napájanie 110 V AC
      .x9 – prevedenie so zvýšenou klimatickou a mechanickou odolnosťou
      .xT – pracovná teplota od -20 °C
      .xD – prevedenie pre sériové zapájanie zdrojov
      .xP – prevedenie pre paralelné zapájanie zdrojov
      .xS – prevedenie pre záložné osvetlenie bytových domov



    Poznámka k prevedeniu .xP: Paralene zapájať je možné iba zdroje v prevedení .xP za predpokladu, že minimálna záťaž predstavuje 20% nominálneho prúdu všetkých zapojených zdrojov. Zdroje v prevedení .xP majú stabilitu výstupného napätia 2 %.



    Existujú špeciálne prevedenia zdrojov 1PS. Sú značené písmenami, ktoré nasledujú za jedným alebo dvoma znakmi, ktoré vyjadrujú základné a prípadne aj doplnkové prevedenie.



      .xxNTK – zdroj je určený na nabíjanie akumulátorov v cyklickom režime, nabíjacie výstupné napätie sa mení v závislosti od teploty akumulátora, teplotný rozsah zdrojov je -20 °C až +40 °C
      .xxSSA – určené na zabudovanie do 19" racku





    Popis pridaných funkcií:



    Odpojovač akumulátoraOdpojovač batérií slúži na ochranu akumulátora. Pri napájaní zariadenia z akumulátora sa akumulátor vybíja. Tým klesá napätie na svorkách akumulátora. Pri poklese napätia na 10,5 V (21 V pri 24 V akumulátore) odpojovač galvanicky odpojí akumulátor od záťaže. Tým zamedzí ďalšiemu vybíjaniu. Ak by k odpojeniu nedošlo, akumulátor by sa vybil na 0 V, čo môže viesť k trvalému poškodeniu akumulátora.



    Paralelné pripojenie akumulátora k výstupu stabilizovaného zdroja:

    Najjednoduchší záložný komplex 12 V (24 V) vytvoríme s použitím stabilizovaného zdroja 13,8 V (27,6 V) a akumulátora 12 V (24 V), ktorý pripojíme paralelne na výstup zdroja. Takýto komplex je schopný krátkodobo dodať aj väčší prúd, ako je maximálny prúd stabilizovaneho zdroja.


    Voliteľné príslušenstvo:

    Držiak pre zdroje 1PS na DIN lištu.
