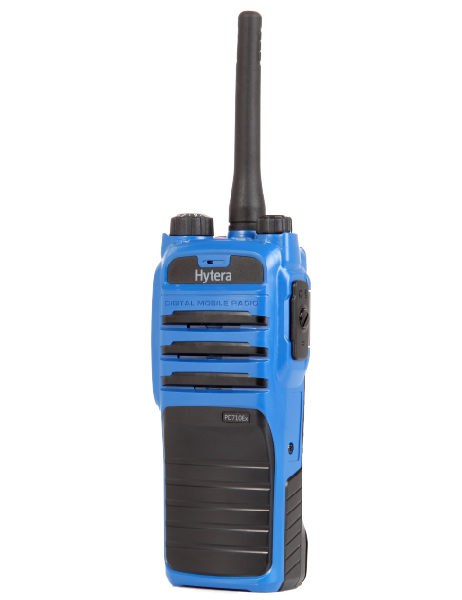

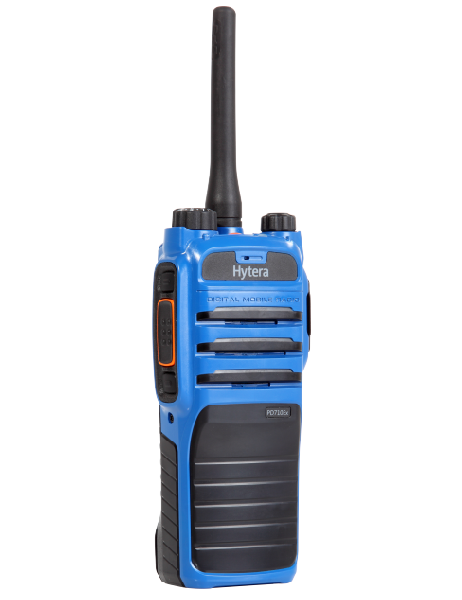

ATEX Digitálna rádiostanica (vysielačka) Hytera PD715Ex

Pre tých, ktorí pracujú v prostredí s nebezpečenstvom výbuchu plynov a horľavých prachov, je bezpečnosť prvoradá. Použitie štandardných rádi... celý popis
1 369,20 €
1 141 €
bez DPH
ks
Kompletné špecifikácie

Pre tých, ktorí pracujú v prostredí s nebezpečenstvom výbuchu plynov a horľavých prachov, je bezpečnosť prvoradá. Použitie štandardných rádií by mohlo byť nebezpečné. Hytera preto ponúka dve prenosné DMR rádiostanice, ktoré sú v súlade so svetovými najprísnejšími bezpečnostnými normami.

Nový typ rádiostanice bez displeja a klávesnice s označením PD715Ex sa pripája k existujúcej ponuke atexovej rádiostanice PD795Ex s displejom a klávesnicou.



Hytera rozširuje svoju ponuku riešení pre priemyselné prostredia s nebezpečenstvom výbuchu. Špičkový digitálny model PD795Ex dopĺňa jednoduchšie rádiostanice s certifikáciou ATEX bez displeja a klávesnice s označením Hytera PD715Ex.

Hytera chápe výzvy, ktorým čelia odborníci pracujúci v prostredí s nebezpečenstvom výbuchu. Venujú veľkú pozornosť výskumu, vývoju a prinášaniu inovatívnych riešení v oblasti jiskrových bezpečných komunikačných riešení. Pri návrhu sa uplatnili techniky distribuovaného návrhu dosky plošných spojov a silikónového zapuzdrenie. Rádiostanica je už štandardne navrhnutá s krytím IP67 a zodpovedá štandardu MIL-810G. Pre zvýšenie bezpečnosti pracovníkov sú rádiostanice štandardne vybavené prijímačom GPS a modulom Man-Down, ktorý umožňuje automaticky upozorniť dispečera na pracovníka v núdzi a predá jeho aktuálnu polohy.

Nová digitálna DMR rádiostanica Hytera PD715Ex je nástrojom pre skutočných profesionálov a zaistí efektívnu komunikácia aj v prostredí s výbušnými plynmi a prachom. Rádiostanice Hytera PD715Ex a PD795Ex sú certifikované podľa najprísnejších bezpečnostných štandardov.

Hlavné prednosti

Bezpečnosť a vysoká spoľahlivosť zaručená európskym štandardom ATEX

Hytera PD795 Ex je navrhnutá podľa prísnych požiadaviek európskeho štandardu ATEX a severoamerických noriem FM. S certifikáciou pre ATEX, IECEx, FM a CSA môže rádiostanica bezpečne fungovať aj v najnebezpečnejších prostrediach s prítomnosťou vodíka a časticami prachu. Celkový dizajn je súlade s najnovšími americkými vojenskými normami MIL-810G, ktoré špecifikujú odolnosť v najnáročnejších podmienkach s vysokými aj nízkymi teplotami, vysokou vlhkosťou, vibráciami a nárazmi.
Bezpečnostné certifikáty ATEX, FM a IECEx

Rozšírené bezpečnostné funkcie rádiostanice

PD795 Ex je vybavená vyhradeným núdzovým tlačidlom. V prípade nehody sa stlačením tlačidla spustí poplach a inicializuje hlasový hovor do prednastavenej skupiny. Rádiostanica má okrem toho zabudované funkcie Man-Down (ležiace muž), GPS a Lone worker (osamelý pracovník).


Bezpečný Li-Ion akumulátor s vysokou kapacitou

  • PD795Ex je vybavená Li-Ion akumulátorom s kapacitou 1800 mAh, ktorá poskytuje rádiostanici výdrž 17 hodín v štandardnom prevádzkovom cykle 5-5-90. Obvody pre nabíjanie a vybíjanie rádiostanice sú striktne navrhnuté tak, aby nedochádzalo k prebíjaniu alebo vybíjaniu spôsobujúce vysokú teplotu čo vedie k nestabilite prostredia akumulátora.

  • Jednotlivé články sú zapuzdrené tak, aby sa odovzdávalo nahromadené teplo prostredníctvom jediného bodu a tiež sa zabránilo jeho uvoľňovaniu do prostredia.


Vysoká kvalita zvuku a zaistená komunikácia na základe DMR technológie

Hytera PD795 Ex sa veľmi ľahko používa. Je vybavená odolným a veľmi dobre čitateľným LCD displejom a intuitívnym užívateľskym rozhraním. Protišmykový robustný ergonomický dizajn uľahčuje užívateľovi používanie rádiostanice. Veľké PTT tlačidlo a volič kanála umožňuje jednoduché používanie v rukaviciach.

Vylepšený návrh dosky plošných spojov a EMC tienenie

Na dosiahnutie vysokých bezpečnostných štandardov Hytera použila optimalizovaný distribuovaný návrh dosky plošných spojov, ktorý znižuje možnosť vzniku poruchy. Všetky kľúčové komponenty na doske sú pokryté tienením a medzery medzi spojmi, medzi súčiastkami, medzi súčiastkami a tienením sú optimálne rozložené, čo znamená lepší výkon a nižšie vnútorné EMC rušenia.

Inovatívne silikónové zapuzdrenie

Technológia zapuzdrenia silikónom zabraňuje kontaktu vnútorných obvodov so vzduchom a tekutinami, čo účinne zabráni vniknutiu kvapaliny, plynu a škodlivých plynov. Technológia zapuzdrenia silikónom je veľmi delikátna a zložitá a každá rádiostanica strávi na výrobnej linke 8 hodín.

Dizajn minimalizujúci elektrostatický náboj

Pri konštrukcii PD795 Ex Hytera uplatnila patenty pre dizajn minimalizujúce elektrostatický náboj a lisovanie z dvoch materiálov. Staticky disperzný materiál (modrý) minimalizuje hromadenie náboja na povrchu rádiostanice a znižuje pravdepodobnosť jeho vybitia. Robustný materiál (čierny) maximalizuje odolnosť uzavretého priestoru.

IP67 (nevýbušné)

Krytie IP67 (dosahuje 6: Úplne proti prachu, 7: Ochrana proti účinkom ponorenia do 1 m po dobu 30 minút). Je to najvyššia úroveň IP pre pozemné rádiové aplikácie.

Patentovaná západka akumulátora

Pre odobratie akumulátora sa musí zámok západky posunúť v dvoch osiach. Tento patentovaný dizajn západky znemožňuje odpadnutie akumulátora od rádiostanice v prípade pádu, ktoré by mohlo spôsobiť zaiskrenie.

Certifikácia ATEX, IECEx, FM / CSA

ATEX je definovaný direktívou Európskej únie, ktorej musia zodpovedať prenosné rádiostanice, ktoré sa používajú v potenciálne výbušnom prostredí. ATEX nahrádza klasifikáciu Cenelec v celej Európskej únii a krajinách EFTA.

IECEx schéma je cesta k budúcej globálnej certifikácii. Jeho cieľom je harmonizácia štandardov, ktorá umožní voľný pohyb tovaru založený na celosvetovo akceptovanom štandarde.

FM (FM schválené LLC) je členom národno uznávaných skúsených laboratórií USA a snaží ponúkať komplexné služby s neprekonateľnou technickou integritou k mimoriadnej spokojnosti zákazníkov.

FM certifikát pre rádiostanice Hytera PD795Ex

Označenie nevýbušného zariadenia podľa normy ATEX

  • II 2G Ex ib IIC T4
  • II 2D Ex ib IIIC T120°C IP5X
  • I M2 Ex ib


Vysvetlenie kódu

  • II = pre priestory s nebezpečenstvom výbuchu iné ako bane
  • 2G = kategória 2 pre plyn (tá zodpovedá zóne 1 = priestor v ktorom môže vzniknúť výbušná plynná atmosféra za normálnej prevádzky)
  • Ex = Explosion-proof equipment - Značka pre zariadenie určené do prostredia s nebezpečenstvom výbuchu.
  • Ib = Iskrová bezpečnosť
  • IIC = skupina výbušnosti - vodík, acetylén, sírouhlík
  • IIIC = skupina výbušnosti - vodivé horľavé prachy
  • T4 = teplotná trieda; maximálna povrchová teplota <= 135 ° C; maximálna prípustná povrchová teplota pre trvalo horúce povrchy 130 ° C
  • T120 ° C = maximálna teplota povrchu zariadenia
  • IP5X = odolnosť elektrospotrebiča proti vniknutiu cudzieho telesa - proti prachu čiastočne
  • IP67 - len mimo výbušné prostredie - odolnosť elektrospotrebiču proti vniknutiu cudzieho telesa - proti prachu úplne, chránené proti ponoreniu do vody (ponorenie na 30 min do hĺbky 1m)
  • I = pre priestory s nebezpečenstvom výbuchu v baniach
  • M2 = zariadenie zaisťuje vysoký stupeň ochrany v prostredí hlbinných baní aj na ich povrchu, kde je pravdepodobný výskyt metánu a horľavého prachu. Pri vzniku výbušnej atmosféry sa zariadenia odpájajú.

Označenie nevýbušného zariadenia podľa normy IECEx

  • Ex ib IIC T4
  • Ex ib IIIC T120°C IP5X
  • Ex ib I

Po výbere antény, batérie a typu nabíjania, balenie obsahuje:

  • rádiostanica
  • anténa
  • Spona na opasok a popruh
  • batéria
  • nabíjačka
  • návod


Oblasti využitia

  • Chemický priemysel
    Horľavé plyny, kvapaliny a pevné látky sú spracovávané v mnohých rôznych chemických procesoch, pri ktorých môžu vznikať výbušné zmesi.

  • Baníctvo
    Vedľajším produktom pri ťažbe uhlia je plyn. Plyn sa zhromažďuje pod zemou a ak nie sú dobre realizované bezpečnostné opatrenia, hrozí nebezpečenstvo výbuchu.

  • Hasenie požiarov
    Riešenie mnohých kritických situácií ako je únik ropy alebo zemného plynu vyžaduje použitie zariadenia s vysokou elektrickou bezpečnosťou.

  • Farmaceutický priemysel
    Alkoholy sú často používané ako rozpúšťadlo pri výrobe liečiv. Používajú sa aj rôzne činidlá a pomocné látky, ako je napríklad laktóza, ktoré môžu spôsobiť výbuch prachu.

  • Rafinérie
    Uhľovodíky spracovávané v rafinériách sú horľavé a v závislosti na ich bod vzplanutia môže dôjsť k výbuchu aj pri izbovej teplote. Priestory závodov na spracovanie ropy sú všeobecne považované za miesta s nebezpečenstvom výbuchu.



Video predstavenie rádiostanica Hytera PD795 Ex
Predstavenie vyššieho modelu PD795Ex z rovnakej série rádiostaníc Hytera. Základné funkcie a podmienky použitia sú pre obe rádiostanice zhodné.


Technická špecifikácia

Frekvenčné rozsahy:VHF: 136-174MHz *UHF: 400-470MHz
VF výkon:1W
Počet kanálov:1024
Počet zón:64 (každá maximálne 16 kanálov)
Kanálová rozteč:25/20/12.5kHz
Napájacie napätie:7.4V
Akumulátor:1800mAh Li-Ion
Výdrž akumulátoru(cyklus 5/5/90, vysoký výkon, akumulátor 2000mAh):Analógový režim: viac než 14,5 h /13h (GPS)
Digitálny režim:viac než 17 h /15 h (GPS)
Frekvenčná stabilita:+/- 1.5ppm
Impedancia antény:50Ω
Rozmery a hmotnosť:485g, 141 x 55 x 39mm

ATEX špecifikáciaII 2G Ex ib IIC T4
II 2D Ex ib IIIC T120℃ IP5X
I M2 Ex ib
IECEx špecifikáciaEx ib IIC T4
Ex ib IIIC T120℃ IP5X
Ex ib I
FM/CSA špecifikáciaClass I, Zone 1 AEx/Ex ib IIC T4 Gb
Class II, III Div 1,
Group E, F, G T120℃
-20℃≤Ta≤50℃
Prijímač:
Výstupný výkon audio:0.5W
Skreslenie audio:≤ 3%
Audio odozva:+1 ~ -3dB
Citlivosť (analóg):0,3uV (12dB SINAD)
0,22uV (typická, 12dB SINAD)
0,4uV (20dB SINAD)
Citlivosť (digitál):0,3uV (%5 BER)
Potlačenie susedného kanálu
TIA-603
ETSI
60 dB @ 12,5 kHz/70 dB @ 20/25 kHz
60 db @ 12,5 kHz/70 dB @ 20/25 kHz
Intermodulácia
TIA-603
ETSI
70 dB 12,5 kHz/20/25 kHz
65 dB 12,5 kHz/20/25 kHz
S/N40 dB @ 12,5 kHz
43 dB @ 20 kHz
45 dB @ 25 kHz
Rušivé vyžarovanie:< -57dBm
Vysielač:
VF výkon1 W
FM modulácia11K0F3E @ 12.5KHz
14K0F3E @ 20KHz
16K0F3E @ 25KHz
4FSK modulácia12.5KHz iba dáta:7K60FXD
12.5KHz dáta a hlas:7K60FXW
Skreslenie audio:≤ 3%
Audio odozva:+1 ~ -3dB
Digitálny protokol:ETSI-TS102 361 -1,-2,-3
Digitálny vokodér:AMBE++ nebo SELP
Charakteristiky prostredia:
Prevádzková teplota:-30°C – +60°C
Skladovacia teplota:-40°C – +85°C
Stupeň krytia IPX:IP67
Odolnosť podľa MIL STD sšandardu:MIL-STD-810 C/D/E/F/G
Parametre GPS:
TTFF (čas pre zistenie polohy) po zapnutí (studený štart):<1 minúta
TTFF (čas pre zistenie polohy) v pohotovostnom režime (teplý štart):<10 sekúnd
Presnosť:<10 metrov
